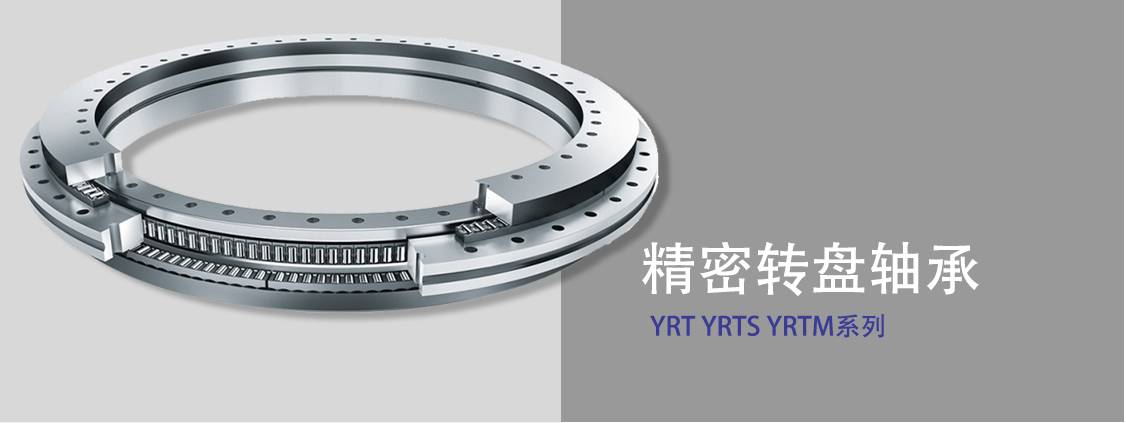

轉臺軸承是種外圈旋轉，內圈支撐的回轉機構，主要分為YRT型、YRTS型、YRTM型三大系列，此三系列軸承具有相同的安裝尺寸，內部結構存在差異，性能相似。YRT系列軸承均有三列滾子構成，兩列軸向滾子保證穩定的軸向承載能力，列徑向滾子保證軸承可承受徑向力及傾覆力矩作用，適合軸向承載的回轉機構。YRT轉臺軸承主要用于數控機床制造業。
YRT轉臺軸承由個推力/向心軸圈，個推力墊圈，兩個滾針保持架組件和組向心圓柱滾子組成。 座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和高的精度。適用于回轉工作臺，卡盤和銑刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘?shù)呐ぞo力矩。
| 型號 | 外形尺寸 (mm) | 固定孔 | 外圈 | ||||||||||||
| d | D | H | H1 | H2 | C | d1 | dn | dm | 內圈 (mm) | ||||||
| do | ds | Ts | 數量4） | dL (mm) | 數量TY | ||||||||||
| YRT50 | 50 | 126 | 30 | 20 | 10 | 10 | 105 | 63 | 116 | 5.6 | 9 | 4.2 | 10 | 5.6 | 12 |
| YRT80 | 80 | 146 | 35 | 23.35 | 11.65 | 12 | 130 | 92 | 138 | 5.6 | 10 | 4.2 | 10 | 4.6 | 12 |
| YRT100 | 100 | 185 | 38 | 25 | 13 | 12 | 160 | 112 | 170 | 5.6 | 10 | 5.4 | 16 | 5.6 | 15 |
| YRT120 | 120 | 210 | 40 | 26 | 14 | 12 | 184 | 135 | 195 | 7 | 11 | 6.2 | 22 | 7 | 21 |
| YRT150 | 150 | 240 | 40 | 26 | 14 | 12 | 214 | 165 | 225 | 7 | 11 | 6.2 | 34 | 7 | 33 |
| YRT180 | 180 | 280 | 43 | 29 | 14 | 15 | 244 | 194 | 260 | 7 | 11 | 6.2 | 46 | 7 | 45 |
| YRT200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 |
| YRT260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 |
| YRT325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 |
| YRT395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 |
| YRT460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 | 10 | 15 | 8.2 | 46 | 10 | 45 |
| YRT580 | 580 | 750 | 90 | 60 | 30 | 30 | 700 | 610 | 720 | 11.4 | 18 | 11 | 46 | 11.4 | 42 |
| YRT650 | 650 | 870 | 122 | 78 | 44 | 34 | 800 | 680 | 830 | 14 | 20 | 13 | 45 | 14 | 42 |
| YRT850 | 850 | 1095 | 124 | 80.5 | 43.5 | 37 | 1018 | 690 | 1055 | 18.5 | 26 | 17 | 57 | 18.5 | 54 |
| YRT950 | 950 | 1200 | 132 | 86 | 46 | 40 | 1130 | 990 | 1160 | 18.5 | 26 | 17 | 57 | 18.5 | 54 |
| YRT1030 | 1030 | 1300 | 145 | 92.5 | 52.5 | 40 | 1215 | 1075 | 1255 | 18.5 | 26 | 17 | 66 | 18.5 | 66 |
| YRT1200 | 1200 | 1490 | 164 | 108 | 56 | 52 | 1410 | 1240 | 1445 | 18.5 | 26 | 17 | 66 | 18.5 | 66 |
適用范圍：被廣泛應用于精密回轉臺數控轉臺、立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。
YRTS高速轉臺軸承系列具有相對YRT標準系列轉速高，并且整個轉速范圍內摩擦力矩低，并且均勻，外形結構尺寸與YRT系列相同，但內部結構于YRT系列相對不同，此系列在直驅電機驅動下使用較為合適。
YRTS高速轉臺軸承（簡稱YRTS轉臺軸承）系列外形結構尺寸與YRT系列相同，但內部結構異于YRT系列，這就決定了YRTS轉臺軸承系列限轉速較YRT轉臺軸承系列更高些，摩擦力矩較YRT轉臺軸承系列低并且均勻，因此，對于需要相對較低摩擦但相對高速的場合，可選用該系列，例如由直驅電機所驅動的軸使用的軸承。
| 型號 | 外形尺寸 (mm) | 固定孔 | 外圈 | ||||||||||||
| d | D | H | H1 | H2 | C | d1 | dn | dm | 內圈 (mm) | ||||||
| do | ds | Ts | 數量4） | dL(mm) | 數量TY | ||||||||||
| YRTS200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 |
| YRTS260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 |
| YRTS325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 |
| YRTS395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 |
| YRTS460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 | 10 | 15 | 8.2 | 46 | 9.3 | 45 |
適用范圍：被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。
在YRT轉臺軸承標準系列基礎上集成了角度測量系統，可實現角度的測量，精度可達1角秒，非常適用于對角度定位精度有很高要求的應用場合。
角位移的測量在工業應用中有著十分重要的作用，特別在機床行業中，對加工件的旋轉角度有很高要求，這就需要對角位移進行精確的測量和控制。
現今對于角位移的測量，較常用的方法有光柵編碼器，磁柵編碼器等，同時，由于是加裝在YRT軸承上，該組合軸承有極高的旋轉精度，又能同時承受軸向載荷、徑向載荷和傾覆力矩，非常適用于機床行業中的高精密數控轉臺、分度頭以及科研實驗和測量等要求較高的領域。
| 型號 | 外形尺寸 | 固定孔 | 外圈 | ||||||||||||
| d | D | H | H1 | H2 | C | d1 | dn | dm | 內圈 | ||||||
| do | ds | Ts | 數量4） | dL(mm) | 數量TY | ||||||||||
| YRTM150 | 150 | 240 | 43 | 26 | 12 | 214 | 215 | 165 | 225 | 7 | 11 | 6.2 | 32 | 7 | 33 |
| YRTM180 | 180 | 280 | 46 | 29 | 15 | 244 | 245 | 194 | 260 | 7 | 11 | 6.2 | 44 | 7 | 45 |
| YRTM200 | 200 | 300 | 47 | 30 | 15 | 274 | 276 | 215 | 285 | 7 | 11 | 6.2 | 44 | 7 | 45 |
| YRTM260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 345.5 | 280 | 365 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 |
| YRTM325 | 325 | 450 | 60 | 40 | 20 | 415 | 415.5 | 342 | 430 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 |
| YRTM395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 486.5 | 415 | 505 | 9.3 | 15 | 8.2 | 42 | 9.3 | 45 |
| YRTM460 | 460 | 600 | 70 | 46 | 22 | 560 | 560.5 | 482 | 580 | 10 | 15 | 8.2 | 42 | 10 | 45 |
YRTM轉臺軸承可應用于精密回轉工作臺和旋轉軸、分度頭、雷達、航空、航天及測量和試驗中要求對角度旋轉精度要求高的領域。
